TF-KS-06 - Rovnováha tělesa v rovině 1
|
|

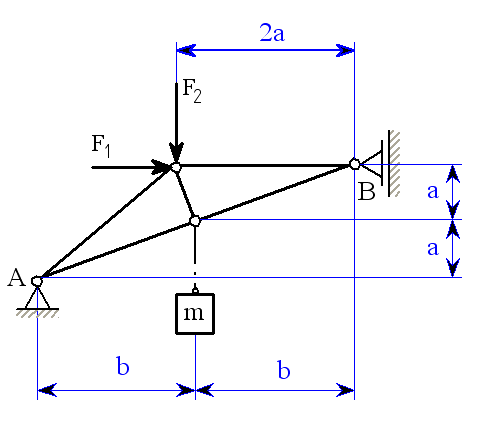

obr.1 |
Dáno:
U daného tělesa tvořeného soustavou prutů určete reakce v uložení v bodech je-li zatíženo silami a břemenem o hmotnosti
Určit:
Řešení:
1. Uvolnění tělesa
|
|

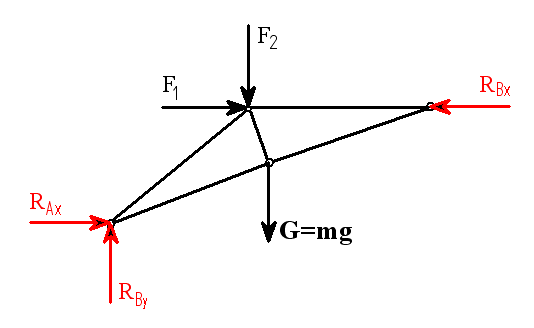

obr.2 |
2. Rovnice rovnováhy
|
(1) |
|
(2) |
|
(3) |
3. Řešení soustavy tří rovnic o třech neznámých
Z rovnice (3) určíme reakci
|
(4) |
Z rovnice (2) získáme
|
(5) |
Dosazením do rovnice (1) za dostáváme
takže
|
(6) |
4. Numerické řešení
Zpracovala: Lucie Skálová
|
