Klikový mechanismus

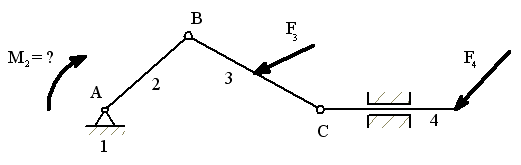

Naznačte (načrtněte) grafické řešení soustavy těles (klikového mechanismu) zatíženého danými silami  a uváděného do rovnováhy silovou dvojicí na členu 2. Určete moment této dvojice
 |
 |
| obr. 1 |
Řešení:
Řešíme superpozicí:
ad 1)

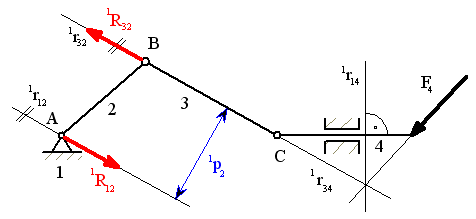

Začínáme od binárního členu  , ten přenáší sílu ležící na spojnici středů kloubů  . Na členu  jsou v rovnováze 3 síly  průsečíkem nositelek  a síly  prochází nositelka  kolmo k posuvu. Na členu  jsou v rovnováze 2 síly  a silová dvojice  Reakce  tedy musí tvořit silovou dvojici.
 |
|
| obr. 2 |
 |
|
| obr. 3 |
ad 2)

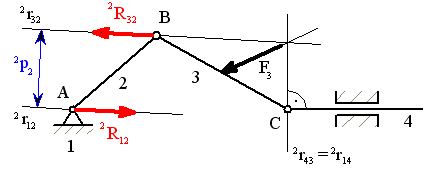

Zde vycházíme z rovnováhy binárního členu  ten přenáší sílu kolmou k posuvu a procházející bodem  Na tělese jsou v rovnováze 3 síly  tj. průsečíkem nositelky  a síly  prochází nositelka reakce  z bodu  Rovnováha na členu je dána stejnými podmínkami jako v kroku ad 1).
 |
|
| obr. 4 |
 |
|
| obr. 5 |
Výsledek:
Smysl výsledného momentu je proti ručičkám hodinovým.
Výsledné reakce: (Nutno sčítat síly se shodným indexem z obou superpozičních kroků.)
 |
|
| obr. 6 |
 |
|
| obr. 7 |
 |
|
| obr. 8 |

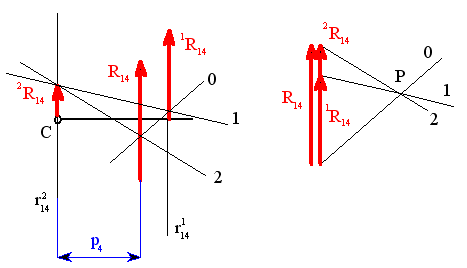

Poloha  pomocí vláknového polygonu  .
 |
|
| obr. 9 |
Zpracoval: Radek Zbončák
|
