Mechanismus s posuvnou vazbou
Dáno:
Numericky jsou zadány veličiny
Určit:
Určete rychlost a zrychlení bodu M a N graficky.
|
|

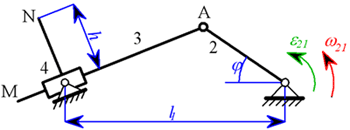

Obr.1. Zadání |
Řešení:
Měřítka:
Rychlost a zrychlení bodu N:
Rychlost a zrychlení bodu N získáme užitím věty o zorném úhlu ze získané rychlosti a získaného zrychlení (zřejmé z obrázku).
Rychlost a zrychlení bodu N odměříme a přepočteme pomocí měřítka na skutečnou velikost.
|
|

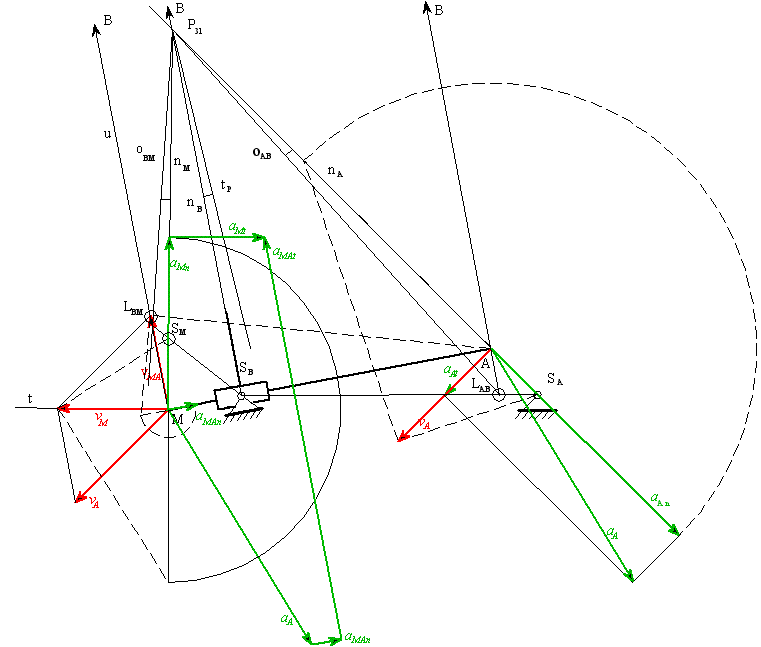

Obr.2 |
|
|

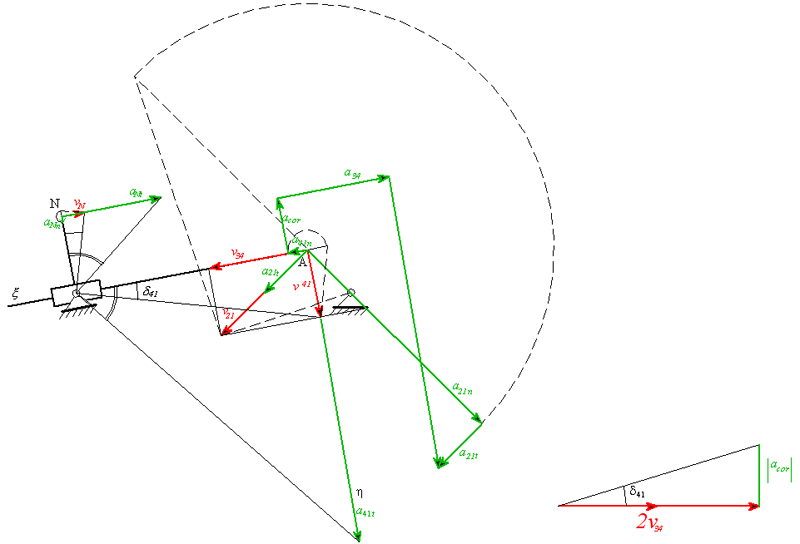

Obr.3. |
