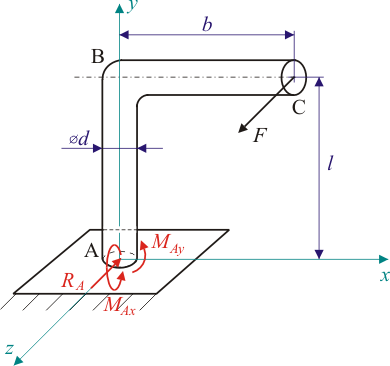

Zalomená tyč je uložena a zatížena podle obr.1.

Určit: vnitřní účinky

Určete reakce v uložení a vnitřní statické účinky v jednotlivých částech zalomené tyče.

Obr. 1

Reakce v místě uložení určíme ze šesti rovnic rovnováhy zalomené tyče:

Vnitřní statické účinky v části tyče jsou podle obr.2:

Obr. 2

Moment leží v rovině rovnoběžné s rovinou a namáhá část BC na ohyb.

Vnitřní statické účinky části tyče jsou zřejmé z obr.3:

Obr. 3

Moment leží v rovině a namáhá část na ohyb v této rovině. leží v rovině rovnoběžné s rovinou (v rovině průřezu tyče) a namáhá část tyče na krut.
