Tlustostěnná otevřená trubka - ekvivalentní napětí

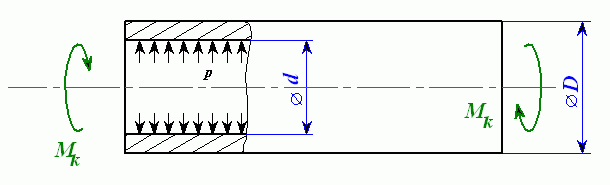

Tlustostěnná otevřená trubka je namáhána vnitřním přetlakem a kroutícím momentem . Určete maximální ekvivalentní napětí podle Guesta a podle HMH.



Dáno:








Určit:

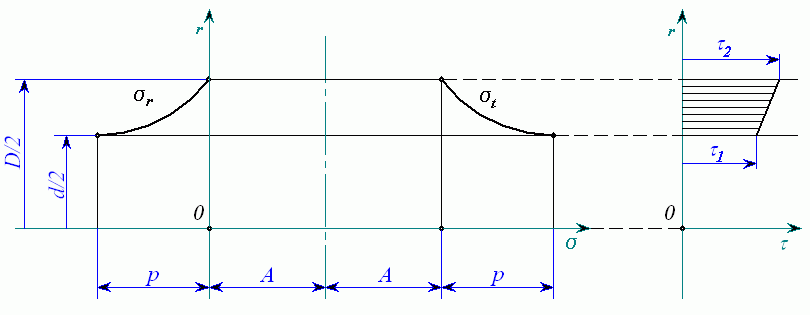

V trubce vzniká tříosá napjatost, která je superposicí napjatosti od tlaku p a od kroutícího momentu.





Vypočtěme ekvivalentní napětí na vnějším a na vnitřním poloměru trubky a porovnejme je.

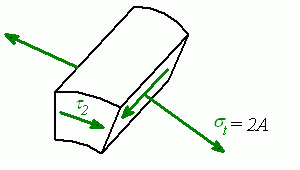

Vnější poloměr:



Podle HMH:

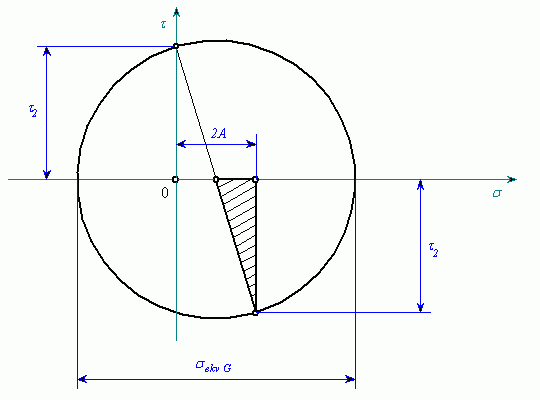

Podle Guesta:



Z vyšrafovaného trojúhelníku

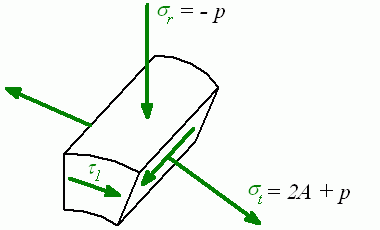

Ekvivalentní napětí na vnitřním poloměru:



Podle HMH:

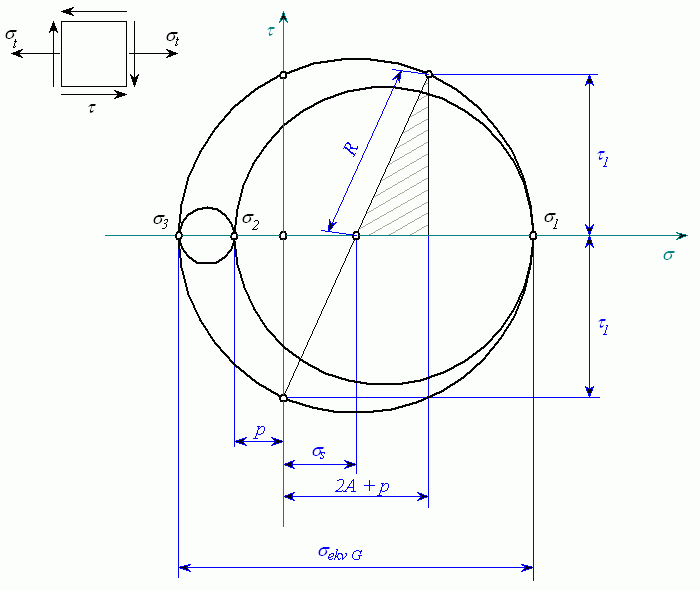

Podle Guesta:









Zpracoval: Zozulák Petr
